波紋管補償器應力結構改善

由(you)于成型(xing)過程(cheng)中結(jie)構(gou)不連續、位移(yi)應力(li)大、殘余應力(li)等原(yuan)因，波紋(wen)管補償(chang)器的(de)角部容易產生應力(li)集(ji)中，會導致(zhi)角部裂(lie)紋(wen)或(huo)角焊縫裂(lie)紋(wen)。

因結構的不連續性而改善應力集中的轉角結構為圓角，并通過改進制造工藝，將波紋管補償器的(de)角(jiao)焊(han)(han)縫(feng)和直截面(mian)的(de)拼接焊(han)(han)縫(feng)放置(zhi)在(zai)遠離(li)圓角(jiao)的(de)位置(zhi)。聯絡點旋轉半(ban)徑也是優(you)選的(de)結構(gou)。不利的(de)結構(gou)形式上是單斜面(mian)。減少波(bo)紋管的(de)單波(bo)等效(xiao)軸向位移，從而降低位移應力，提(ti)高(gao)角(jiao)焊(han)(han)縫(feng)手(shou)工氬(ya)弧焊(han)(han)的(de)質量(liang)，控制焊(han)(han)縫(feng)補強對改善(shan)這類問(wen)題也很有用(yong)。

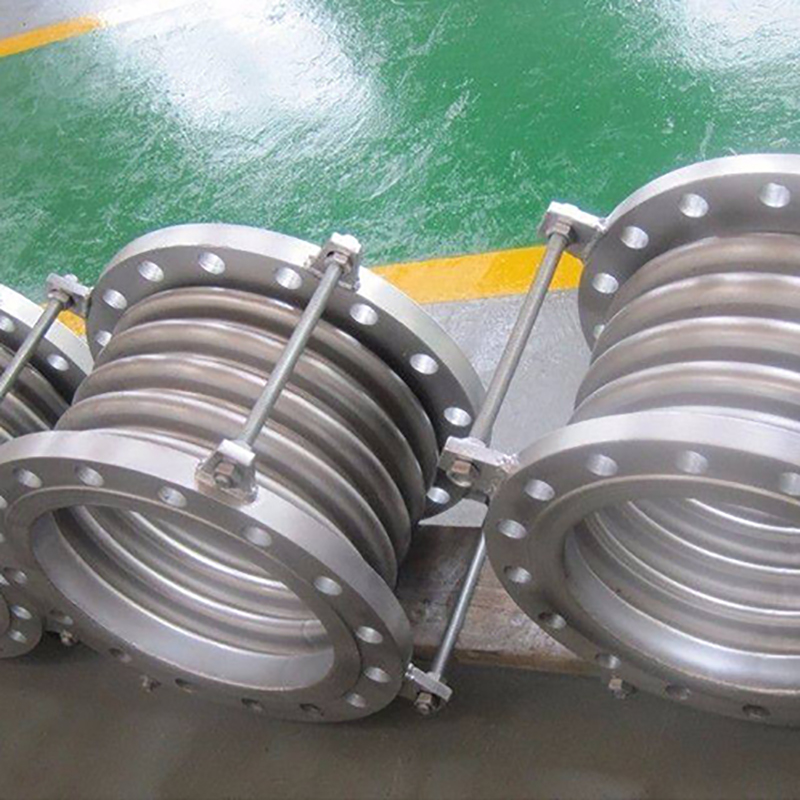

4個波單式(shi)波紋管補償器(qi)

在實際應(ying)用中(zhong)(zhong)，需要控(kong)制波(bo)(bo)(bo)(bo)紋(wen)(wen)管(guan)補償器的軸向位(wei)移(yi)(yi)，相當于(yu)單波(bo)(bo)(bo)(bo)的拉(la)伸（或壓(ya)縮(suo)）。如果(guo)位(wei)移(yi)(yi)過大，波(bo)(bo)(bo)(bo)紋(wen)(wen)管(guan)的內應(ying)力(li)會增(zeng)加，縮(suo)短波(bo)(bo)(bo)(bo)紋(wen)(wen)管(guan)的壽命，使其更容(rong)易開裂。類似于(yu)圓(yuan)形(xing)波(bo)(bo)(bo)(bo)紋(wen)(wen)管(guan)，但(dan)由于(yu)壓(ya)力(li)低，拉(la)伸位(wei)移(yi)(yi)對波(bo)(bo)(bo)(bo)槽(cao)外(wai)筒影響(xiang)不大，而是協調變(bian)形(xing)（壓(ya)縮(suo)位(wei)移(yi)(yi)增(zeng)加波(bo)(bo)(bo)(bo)高，因此(ci)拉(la)伸位(wei)移(yi)(yi)增(zeng)加波(bo)(bo)(bo)(bo)高）。在矩形(xing)截面中(zhong)(zhong)在波(bo)(bo)(bo)(bo)峰所在的位(wei)置(zhi)，過度的壓(ya)縮(suo)位(wei)移(yi)(yi)產生一(yi)個(ge)矩形(xing)邊(bian)長的中(zhong)(zhong)心外(wai)鼓，過度的拉(la)伸位(wei)移(yi)(yi)在中(zhong)(zhong)心內部(bu)(bu)，雖然它減少了，但(dan)這種(zhong)變(bian)形(xing)在角落處被阻止。使給出一(yi)個(ge)矩形(xing)邊(bian)長波(bo)(bo)(bo)(bo)紋(wen)(wen)補償器，直線部(bu)(bu)分帶來附加彎曲應(ying)力(li)，增(zeng)強(qiang)角部(bu)(bu)應(ying)力(li)集中(zhong)(zhong)。
