渦輪通風蝶閥主要特點及參數

2020-06-29 關注次數：本文關鍵詞：蝸輪通風蝶閥,通風蝶閥

蝸輪通(tong)風蝶閥采(cai)用與閥體(ti)相同材料加工(gong)成密封圈(quan)，其適(shi)用溫(wen)度隨(sui)閥體(ti)選材而定，公稱壓力(li)≤0.6MP工(gong)，一(yi)般適(shi)用工(gong)業、冶金等管道(dao)作通(tong)風調節介質(zhi)流量(liang)之用。

主要特點：

1、設計合理、結構(gou)，重量輕，啟(qi)閉快。

2、力(li)矩小，操(cao)作方便，省力(li)靈(ling)巧。

3、采用適(shi)應的材料(liao)以符合低、中、高不同介質溫(wen)度(du)其及腐蝕性介質等。

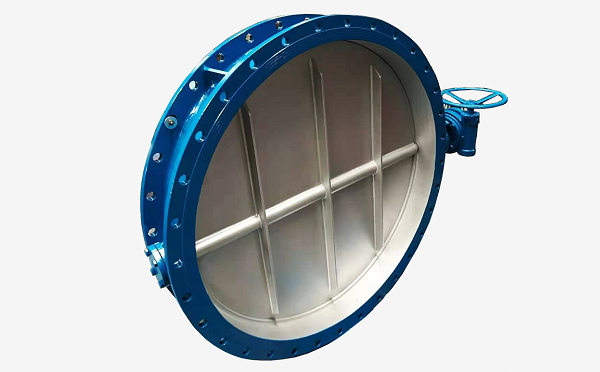

渦輪通風蝶閥

蝸輪通風蝶閥主要參數

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

蝸輪通風蝶(die)閥主(zhu)要零件材料

零件名稱	閥體	閥板	閥軸
材料	碳鋼	碳鋼	碳鋼、不銹鋼

蝸(gua)輪通(tong)風蝶閥(fa) TD341W蝸(gua)輪傳動通(tong)風蝶閥(fa)主要外形連(lian)接尺寸(cun)　　單位：mm

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
